Spanningsregelaars voor gelijkstoom dynamo's (met koolborstels)

Regelaar (principe Lucas) voor motoren zonder startmotor 75 Watt
Regelaar (principe Lucas) voor motoren met startmotor met stroombegrenzing tot 12 Amp.
Regelaar (principe Lucas) voor ombouw van 6 naar 12 volt. 75 Watt
Regelaar (principe Lucas) voor motoren zonder accu (scrambler modellen).
Regelaar (principe Bosch) voor motoren zonder startmotor. 75 Watt
Regelaar (principe Bosch) voor motoren met startmotormet stroombegrenzing tot 12 Amp.
Regelaar (principe Bosch) voor ombouw van 6 naar 12 volt. 75 Watt
Regelaar voor BMW driefasen dynamo's
Regelaar voor Dnepr driefasen dynamo's
Regelaar voor Yamaha XS driefasen dynamo's
De verschillende principe schema's


Principe schema voor Lucas dynamo's.



Principe schema voor Bosch dynamo's.



Principe schema voor dynamo's met roterend veld.





Spanningsregelaars voor Lucas dynamo's (type L).

De regelaars van Beck Elektronika hebben door gebruik van moderne elektronische technieken en eerste klas componenten een bijzonder hoog rendement, de (soms matige) energie van de dynamo wordt optimaal benut. Een precisie-stabilisator zorgt voor een perfect geregelde uitgangsspanning, ook onder zware omstandigheden.

Bij motorfietsen die geen gebruik maken van een startmotor kunnen wij er vanuit gaan dat de accu (mits goed onderhouden) minstens 70 procent van hun capaciteit hebben.
Voor deze systemen levert Beck Elektronika een spanningsregelaar voor een redelijke prijs.
De regelaar , die verder niet gekoeld hoeft te worden, past in een originele Lucas behuizing .
Met behulp van het 4mm tapeind aan de achterzijde is de regelaar te bevestigen.
Afmetingen 36x40x20 mm.

OOK LEVERBAAR VOOR 12 VOLT Model "L" 6 volt MIN aan frame. Vermogen 75 Watt.
Ook leverbaar voor 12 volt (uitsluitend geschikt voor de dynamo's die uitgevoerd zijn met een 12 volt veldspoel.)

 prijs €49,50 incl. gebruiksaanwijzing en aansluitschema.

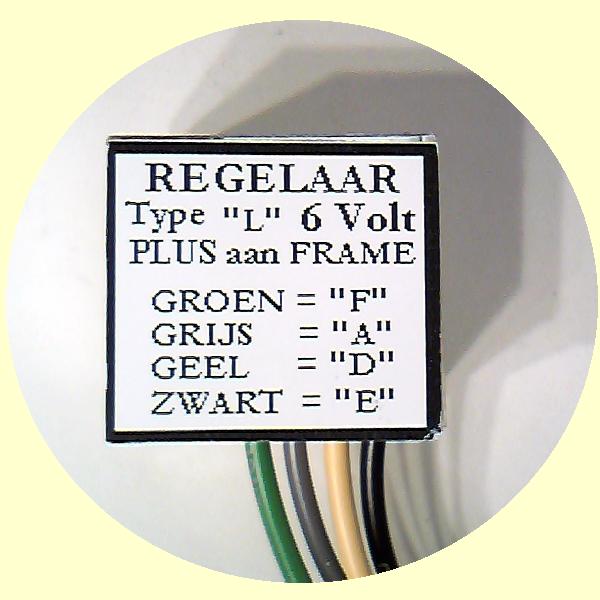

OOK LEVERBAAR VOOR 12 VOLT Model "L" 6 volt PLUS aan frame. Vermogen 75 Watt
Ook leverbaar voor 12 volt.

 prijs €49,50 incl. gebruiksaanwijzing en aansluitschema.

Bij motorfietsen die gebruik maken van een startmotor kan het voorkomen dat de accu behoorlijk leeggestart wordt.
In een dergelijk geval zal de dynamo i.c.m. de regelaar zijn uiterste best doen om de accu weer snel vol te krijgen.
Om er voor te zorgen dat de dynamo dan niet overbelast wordt heeft Beck Elektronika een regelaar ontwikkeld die er voor zorgt dat de dynamostroom begrensd wordt.
Deze regelaars zijn uitsluitend leverbaar voor MIN aan het frame.
De gewenste stroombegrenzing is ,afhankelijk van de dynamo, op verzoek te leveren. (maximaal 12 Amp.)
Leverbaar voor 6 volt en voor 12 volt.
De regelaar , die verder niet gekoeld hoeft te worden, past in een originele Lucas behuizing .
Met behulp van het 4mm tapeind aan de achterzijde is de regelaar te bevestigen.
Afmetingen 40x40x20 mm. (zie afbeelding hierboven)

 prijs €62,50


Spanningsregelaars voor Lucas gelijkstroom dynamo's.

De bovengenoemde regelaars voor 12 volt zijn ontworpen voor dynamo's uitgerust met een 12 volt veldspoel.
Het is mogelijk om een standaard 6 volt dynamo op 12 volt te laten werken met de speciale regelaar "L12SP".
N.B. het 6 volt anker kan altijd zonder bezwaar als 12 volt anker dienst doen.

Regelaar / omvormer 6 volt naar 12 volt type "Lucas"
L12SP Met deze regelaar is het mogelijk om met het bestaande 6 volt anker en 6 volt veldspoel toch 12 volt uit de dynamo te halen zonder overbelasting van de veldspoel .
Speciale schakeltechnologie zorgt ervoor dat het maximaal toelaatbare vermogen voor de veldspoel niet overschreden wordt.
Ook in deze regelaar een precisiestabilisator voor een zeer stabiele uitgangsspanning.
Vermogen: 75 Watt.
Afmetingen 36x40x20 mm. (Past in een originele Lucas behuizing.)
LET OP: alleen leverbaar voor MIN aan massa !

prijs: € 57,50


Spanningsregelaars voor Lucas gelijkstroom dynamo's.

Regelaar voor motorfietsen zonder accu (scrambler modellen)
De meeste elektronische regelaars die niet in combinatie met een accu werken zullen moeite hebben met het opstarten.
Beck Elektronika heeft voor deze gevallen een regelaar ontwikkeld die m.b.v. een (9 volt) batterij deze problemen niet kent.
De batterij staat los van het normale stroom/spannings circuit en hoeft niet "aan" en "uit" geschakeld te worden.
Toch gaat de batterij door het extreem lage stroomverbruik zeer lang mee. (0 mA stand-by, 0,25 mA tijdens gebruik)
Het advies is om deze één maal per jaar te vervangen.
regelaar voor scrambler modellen Leverbaar in 6 volt, 75 Watt.
Afmetingen regelaar 30x40x20 mm.
Afmetingen batterij 50x26x17,5 mm
(Past samen met batterij in een originele Lucas behuizing.)
type batterij 9 volt blok 6LR6.

Leverbaar voor PLUS aan massa en voor MIN aan massa.

prijs: € 49,50 incl. batterij.



Spanningsregelaars voor Bosch gelijkstroom dynamo's.

De regelaars van Beck Elektronika hebben door gebruik van moderne elektronische technieken en eerste klas componenten een bijzonder hoog rendement, de (soms matige) energie van de dynamo wordt optimaal benut. Een precisie-stabilisator zorgt voor een perfect geregelde uitgangsspanning, ook onder zware omstandigheden.
Met behulp van het 4mm tapeind aan de achterzijde is de regelaar te bevestigen.
LET OP: bij Bosch dynamo's kan het voorkomen dat er een "weerstand" met de veldspoel is meegewikkeld. Deze weerstand is dan tussen de "DF" aansluiting en massa geschakeld.
Het is belangrijk dat deze weerstand bij gebruik van een elektronische regelaar losgekoppeld wordt.

Voor motorfietsen die geen gebruik maken van een startmotor kunnen wij er vanuit gaan dat de accu (mits goed onderhouden) minstens 70 procent van hun capaciteit hebben.
Voor deze systemen levert Beck Elektronika een spanningsregelaar voor een redelijke prijs.
De regelaar hoeft niet op een koelplaat gemonteerd te worden.
Met behulp van het 4mm tapeind aan de achterzijde is de regelaar te bevestigen. Niet tegen het motorblok !
Afmetingen 36x40x20 mm.

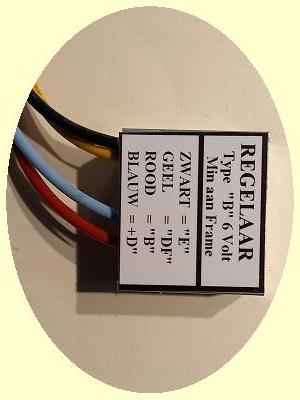

OOK LEVERBAAR VOOR 12 VOLT Model "B" 6 volt MIN aan frame. Vermogen 75 Watt.
Ook leverbaar voor 12 volt (uitsluitend geschikt voor de dynamo's die uitgevoerd zijn met een 12 volt veldspoel.)

 prijs €49,50 incl. gebruiksaanwijzing en aansluitschema.

Bij motorfietsen die gebruik maken van een startmotor kan het voorkomen dat de accu behoorlijk leeggestart wordt.
In een dergelijk geval zal de dynamo i.c.m. de regelaar zijn uiterste best doen om de accu weer snel vol te krijgen.
Om er voor te zorgen dat de dynamo dan niet overbelast wordt heeft Beck Elektronika een regelaar ontwikkeld die er voor zorgt dat de dynamostroom begrensd wordt.
Deze regelaars zijn uitsluitend leverbaar voor MIN aan het frame.
De gewenste stroombegrenzing is ,afhankelijk van de dynamo, op verzoek te realiseren. (maximaal 12 Amp.)
Leverbaar voor 6 volt en voor 12 volt.
Met behulp van het 4mm tapeind aan de achterzijde is de regelaar te bevestigen. Niet tegen het motorblok !
Afmetingen 40x40x20 mm. (zie afbeelding hierboven)

 prijs €62,50


Spanningsregelaars voor Bosch gelijkstroom dynamo's.

De bovengenoemde regelaars voor 12 volt zijn ontworpen voor dynamo's uitgerust met een 12 volt veldspoel.
Het is mogelijk om een standaard 6 volt dynamo op 12 volt te laten werken met de speciale regelaar "B12SP".
N.B. het 6 volt anker kan altijd zonder bezwaar als 12 volt anker dienst doen.

Regelaar / omvormer 6 volt naar 12 volt type "Bosch"
B12SP Met deze regelaar is het mogelijk om met het bestaande 6 volt anker en 6 volt veldspoel toch 12 volt uit de dynamo te halen zonder overbelasting van de veldspoel .
Speciale schakeltechnologie zorgt ervoor dat het maximaal toelaatbare vermogen voor de veldspoel niet overschreden wordt.
Ook in deze regelaar een precisiestabilisator voor een zeer stabiele uitgangsspanning.
Vermogen: 75 Watt.
Afmetingen 36x40x20 mm. (Mag niet tegen het motorblok geplaatst worden)
LET OP: alleen leverbaar voor MIN aan massa !

prijs: € 57,50



Spanningsregelaars voor driefasen dynamo's met roterend veld.

Regelaar voor de (meeste) BMW boxer motoren.
regelaar voor 24 volt
Afmetingen regelaar 40x32x17,5 mm.
Deze regelaar werkt in combinatie met de bestaande diodebrug.
Het laadstroomlampje behoudt zijn functie.

12 volt MIN aan massa.

prijs: € 35,00 .


Spanningsregelaars voor driefasen dynamo's met roterend veld.

Regelaar voor Dnepr.
regelaar voor Dnepr 3-fasen.
Deze regelaar wordt gebruikt in combinatie met de bestaande diodebrug.
Een extra aansluiting voor het laadstroomlampje is aanwezig.
Afmetingen regelaar 36x40x20 mm.

12 volt MIN aan massa.

prijs: € 49,50 .


Spanningsregelaars voor driefasen dynamo's met roterend veld.

Regelaar voor Yamaha XS650.
XS650.
Deze regelaar heeft ook de diodebrug ingebouwd waardoor de installatie eenvoudig wordt.
Omdat de XS650 geen laadstroomlampje heeft is de regelaar niet voorzien van een aansluiting hiervoor.
Afmetingen regelaar 58x65x30 mm.

12 volt MIN aan massa.

prijs: € 75,00 .
